怎样判断电子地磅传感器电源正负极及信号线？

电子地磅传感器电缆线电源和信号线是有正负极之分的，怎样判断电子地磅传感器电源正负极及信号线？今天鲁南衡器为您普及相关知识！

判断电子地磅传感器电源正负极及信号线的方法

一般情况下看电子地磅传感器电缆线的颜色即可：红色（电源正极），黑色（电源负极），绿色（信号正），白色（信号负）。但是有的电源及信号线不只4根，那么我们该怎么判断？



1、4根线判断方法



用万用表准确测量：

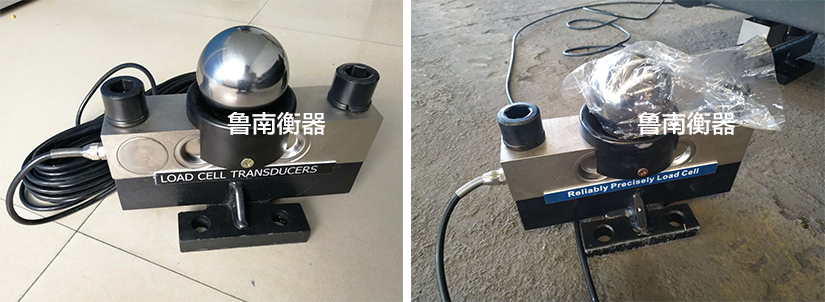

电子地磅传感器

①、在能打开显示器电源的情况下：



用数字万用表直流20V档测量4根线之间的电压值：



电压值zui大的那一组就是电源线，如果万用表出现正数，红表笔所测的那根是电源正极、黑笔测量的那一根是电源负极。 电压为0的那一线就是电子地磅传感器信号线，用万用表黑笔测量其中两根信号线，然后看显示器，如果显示器出现正数，那根线即为正信号线，出现负数那根线即为负信号线。



②、在不通电的情况下方法如下：



用万用表2000欧的电阻测量线与线之间的阻值：



把万用表其中一个表笔放在电子地磅传感器屏蔽线上不动，量与其它线之间的阻值，阻值为0的是电源负极，阻值相同的两根线为信号线，另一根为电源正极。

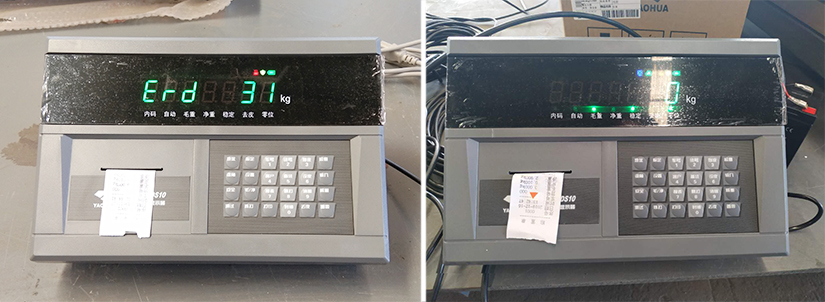

电子地磅称重显示仪表

2、6根线的方法：



打开万用表的2000欧电阻档，把其中一支笔放在屏蔽线上，用另一只笔测量与电子地磅传感器其它线之间的阻值。电阻分别为0的两根线都是电源负极。然后再分别测量另外4根线之间的电阻，其中阻值为0的那两根就电源正极，最后剩下的2根就是信号线了，安装时，正、负电源分别只接一根即可。

区分电源正负极和信号线正负是很重要的，一旦接错可能会对传感器造成不可恢复的伤害，如果自己担心出错，可以来电咨询鲁南衡器电子地磅厂家客服人员了解具体区分方法或请技术人员进行相关操作！
