从称重显示器分析电子秤的故障

这篇文章从称重显示器的显示值的角度分析来电子秤的故障原因和处理方法。

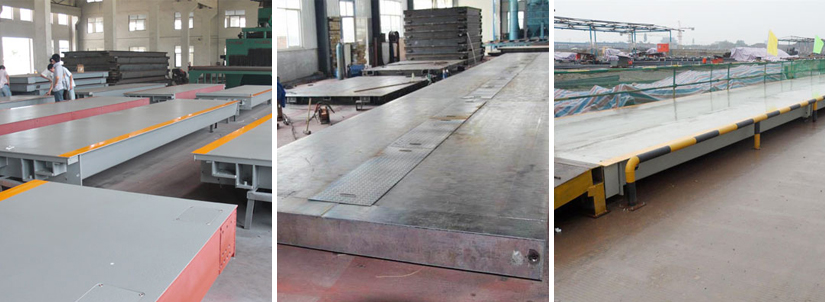

电子秤是把物体的重量通过称重传感器转换为相应的电信号，经放大和A/D转换后.由数码管显示出物体重量的装置。它一般由载荷接受器、承重装置、称重传感器和称重显示器组成。其称量系统原理框图如下。(衡阳地磅配件)

由于电子秤的称重系统比较复杂，发生故障时，往往不能很快判断出原因。但是电子秤的故障.经常首先反映在称重显示器的示值上，可以根据显示器的示值，对其故障原因进行初步的分析现举例如下：

称重显示器无示值，也无指示光标。此种情况一般为电源故障。

检查内容： (1)交流220V供电电源是否正常

(2)称重显示器的电源线与电源插座的连接是否可靠。

(3秤重显示器的保险丝是否完好。

(4)称重显示器的数显管是否正常.连接部分是否可靠

电子秤故障例1：我厂废钢秤房机电结台秤称重显示器为DBz一2A智能重量变送器故障表现为DBz一2A既无示值，又无任何指标光标。

检查交流220V供电电源正常，电子秤称重显示器的保险丝良好后来发现称重显示器的电源插头与交流220V电源插座连接松动.造成称重显示器没有交流220V供电电源.因而没有示值。

称重显示器无示值，但有指示光标，此种情况一般为称重传感器或电缆连接故障。

检查内容：

(1)称重传感器的输出信号是否正常

(2)称重传感器与称重显示器之间的电缆连接是否可靠。

(3)秤体是否卡料，限位装置是否正常。

(4)称重显示器的数显管是否正常。

称重显示器的示值出现漂移现象。此种情况一般为称重传感器故障

检查内容：

(1)称重传感器的输出信号是否正常。

(2)称重传感器和电缆是否受潮，连接是否可靠。

称重显示器的示值重复性差。

如果称重传感器电缆连接全部正常可靠，此种情况的故障原固很有可能在机械部分。往往由于承重装置发生移位或者安装不正确，使得称重传感器受力不均或产生分力，造成称重显示器示值重复性差

传感器是电子秤的“心脏”，其精确度和稳定性直接影响着电子秤的性能。并且由于传感器的种类多样，在电子秤的运用中更显得至关重要，如电子称称重传感器和电子秤位移传感器。同时，受到环境和温度等因素的影响，二者都会在使用中或多或少出现故障问题，那么判断其好坏呢?

电子秤称重传感器：

首先要看累计流量显示器是否在跳字，瞬时流不显示，再检查皮带荷重是否有显示，如无显示，则应对称重传感器进行检查。其次检查引出线是否有明显的短路、断路处，不存在这类问题时再检查接线。称重传感器不论是4线或6线接线，都有四根线。

激励电压由累计器提供。正常使用时，皮带空载时输出不超过15mV,并且随着载荷的增加而成比例增大。6线制接线的±Sen为补偿端，此电压与±Exc一致。

因此判断称重传感器的好坏最直接的方法就是万用表的直流电压挡测量，如无此电压检查累计器的激励电压输出;若激励电压正常，则检查电子秤称重传感器输出信号：±Sig,如果传感器的输出信号在0~30mV范围内内切随电子秤承载器上的载荷增加而增大，则称重传感器正常。当承载器上同时装有多个称重传感器时，则需端开信号端接线分别测量，每个传感器的输出应该在0~30mV范围内，却数值随承载器上的载荷增加而增大。


电子秤位移传感器：

1、测量电阻法。用相应欧姆电阻挡检测，所测电阻值应与位移传感器说明书相符。

2、测量电压法。用相应电压挡测位移传感器供电电压是否与位移传感器说明书相符，然后检电子秤测脉冲输出，当输送机停止时电压为零(滚轮式位移传感器可抬起滚轮)，当输送机正常运转时，电压为低于脉冲信号电平中的某一值，速度越大此值越大。

电子秤累计器具有检测各信号的功能，如发现故障通常会显示错误代码，查询说明书后可知道错误诊断信息和相应的处理措施。

--> 传感器是电子秤的“心脏”，其精确度和稳定性直接影响着电子秤的性能。并且由于传感器的种类多样，在电子秤的运用中更显得至关重要，如电子称称重传感器和电子秤位移传感器。同时，受到环境和温度等因素的影响，二者都会在使用中或多或少出现故障问题，那么判断其好坏呢?


电子秤称重传感器：

首先要看累计流量显示器是否在跳字，瞬时流不显示，再检查皮带荷重是否有显示，如无显示，则应对称重传感器进行检查。其次检查引出线是否有明显的短路、断路处，不存在这类问题时再检查接线。称重传感器不论是4线或6线接线，都有四根线。

激励电压由累计器提供。正常使用时，皮带空载时输出不超过15mV,并且随着载荷的增加而成比例增大。6线制接线的±Sen为补偿端，此电压与±Exc一致。

因此判断称重传感器的好坏最直接的方法就是万用表的直流电压挡测量，如无此电压检查累计器的激励电压输出;若激励电压正常，则检查电子秤称重传感器输出信号：±Sig,如果传感器的输出信号在0~30mV范围内内切随电子秤承载器上的载荷增加而增大，则称重传感器正常。当承载器上同时装有多个称重传感器时，则需端开信号端接线分别测量，每个传感器的输出应该在0~30mV范围内，却数值随承载器上的载荷增加而增大。

电子秤位移传感器：

1、测量电阻法。用相应欧姆电阻挡检测，所测电阻值应与位移传感器说明书相符。

2、测量电压法。用相应电压挡测位移传感器供电电压是否与位移传感器说明书相符，然后检电子秤测脉冲输出，当输送机停止时电压为零(滚轮式位移传感器可抬起滚轮)，当输送机正常运转时，电压为低于脉冲信号电平中的某一值，速度越大此值越大。

电子秤累计器具有检测各信号的功能，如发现故障通常会显示错误代码，查询说明书后可知道错误诊断信息和相应的处理措施。

光纤位移传感器常见故障现象及判断方法

1、接电源后数显表无显示

(1)检查电源线是否断线，插头接触是否良好。

(2)数显表电源保险丝是否熔断。

(3)供电电压是否 符合要求。

2、数显表不计数

(1)将传感器插头换至另一台数显表，若传感器能正常工作说明原数显表有问题。

(2)检查传感器电缆有无断线、破损。

3、数显表间断计数

(1)检查光栅尺安装是否正确，光栅尺所有固定螺钉是否松动，光栅尺是否被污染。

(2)插头与插座是否接触良好。

(3)光栅尺移动时是否与其他部件刮碰、摩擦。

(4)检查机床导轨运动副精度是否过低，造成光栅工作间隙变化。

4、数显表显示报警

(1)没有接光栅传感器。

(2)光栅传感器移动速度过快。

(3)光栅尺被污染。


5、光栅传感器移动后只有末位显示器闪烁

(1)A或B相无信号或不正常只有一相信号。

(2)有一路信号线不通。

(3)光敏三极管损坏

6、移动光栅传感器只有一个方向计数，而另一个方向不计数(即单方向计数)

(1)光栅传感器A、B信号输出短路.

(2)光栅传感器A、B信号移相不正确。

(3)数显表有故障。

7、读数头移动发出吱吱声或移动困难

(1)密封胶条有裂口。

(2)指示光栅脱落，标尺光栅严重接触摩擦。

(3)下滑体滚珠脱落。

(4)上滑体严重变形。

8、新光栅传感器安装后，其显示值不准

(1)安装基面不符合要求。

(2)光栅尺尺体和读数头安装不合要求。

(3)严重碰撞使光栅副位置变化。
